——BioLogic电化学小贴士（4）

BioLogic电化学工作站EC-Lab软件中包含自校准功能。仪器使用过程中，为保证其精度，一般建议客户在夏冬两季分别对仪器进行两次自校准。当需要初步检测通道板状态时，也需要对通道板进行自校准。

BioLogic电化学工作站主要分为VMP3系列（包含SP-50、SP-150、VSP、VMP3等）和VMP-300系列（包含SP-200、SP-240、SP-300、VSP-300、VMP-300等）。两种系列的自校准方法不同，本文主要介绍VMP-300系列电化学工作站的自校准方法。

注：校准之前，将通道板的所有测试线都拆下来！

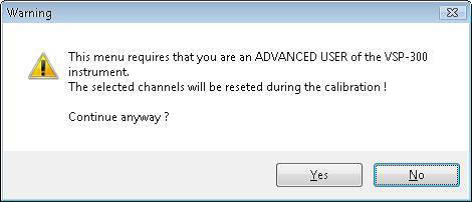

1. EC-Lab软件中，Tools→channel calibration，出现下面的对话框，选Yes。

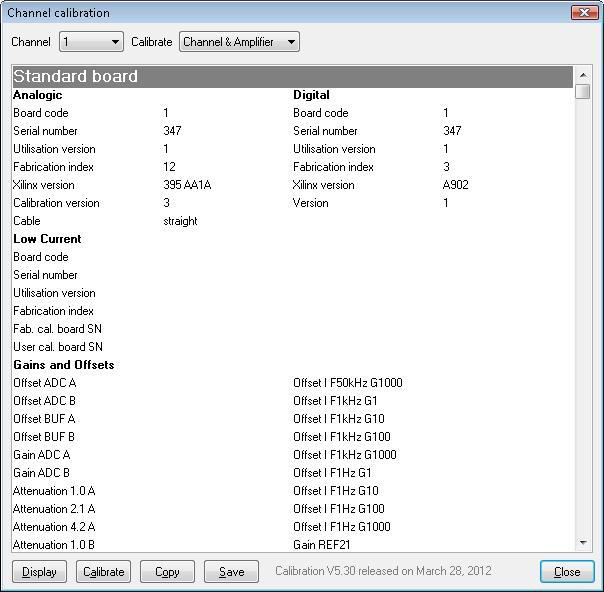

2. 在校准窗口中选择需要校准的通道，以及校准板类型，如下图，然后点击calibration。

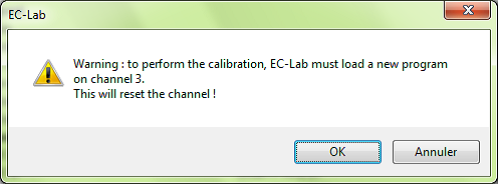

3. 出现下面的对话框，点击Ok。

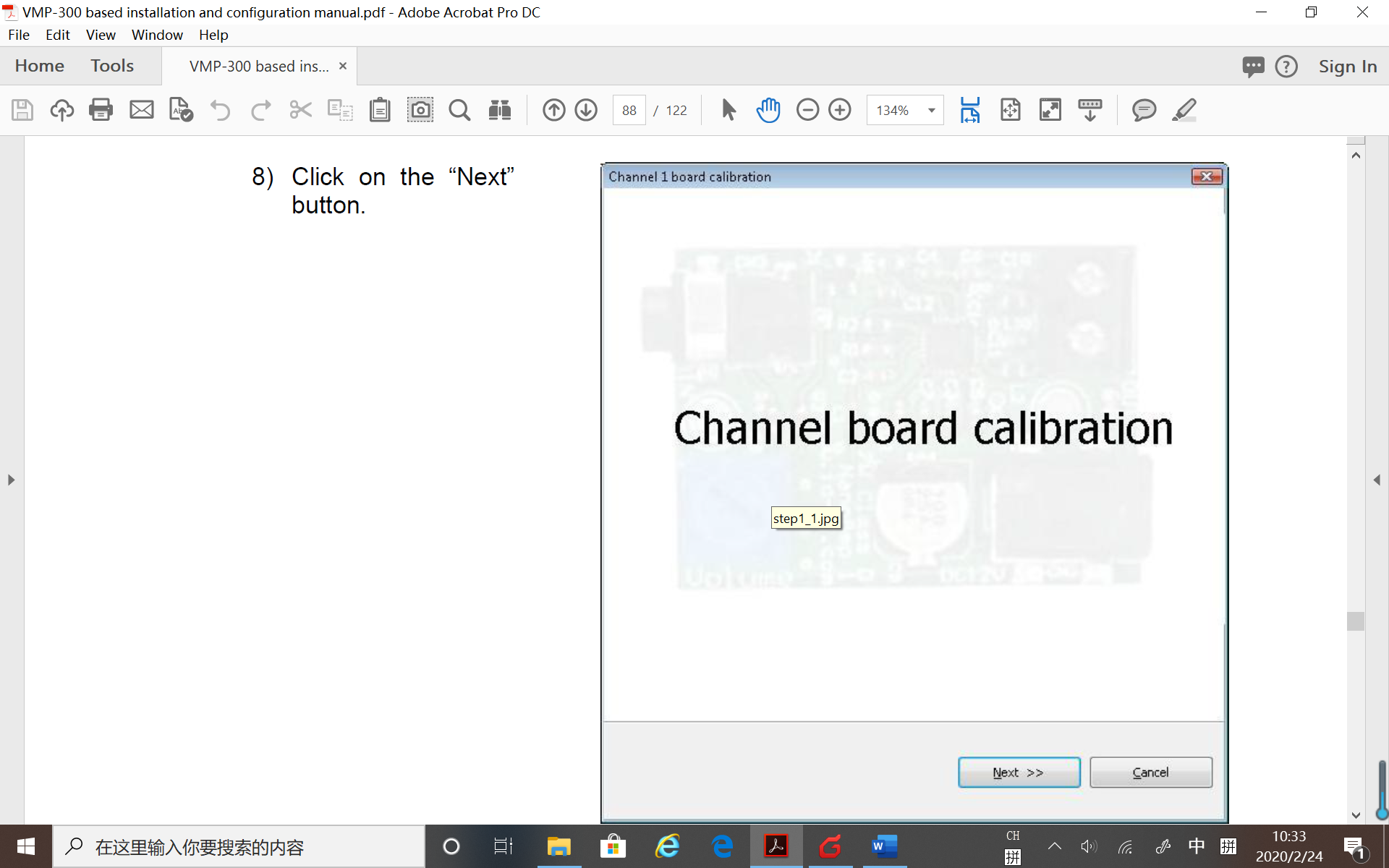

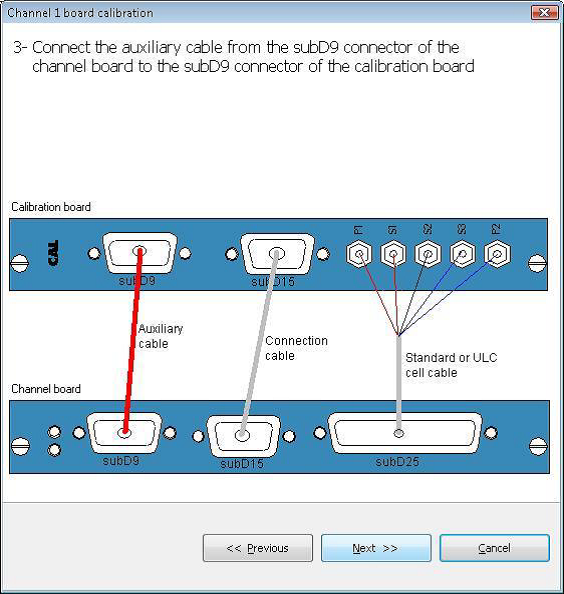

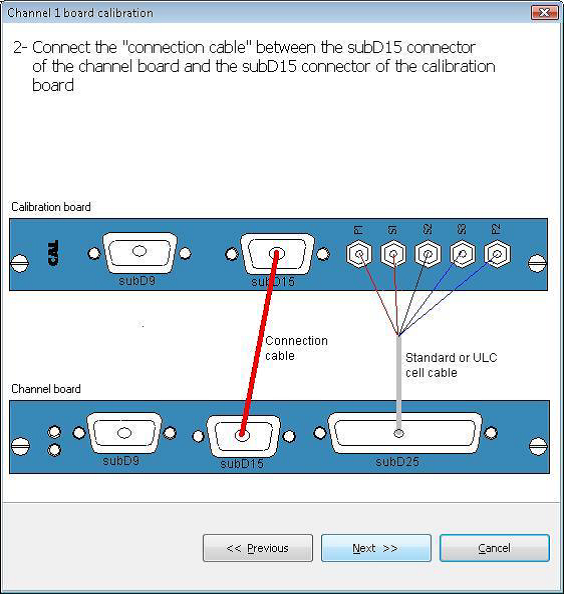

4. 出现下面的对话框，点击Next。并根据每一步的提示连线，点击next。

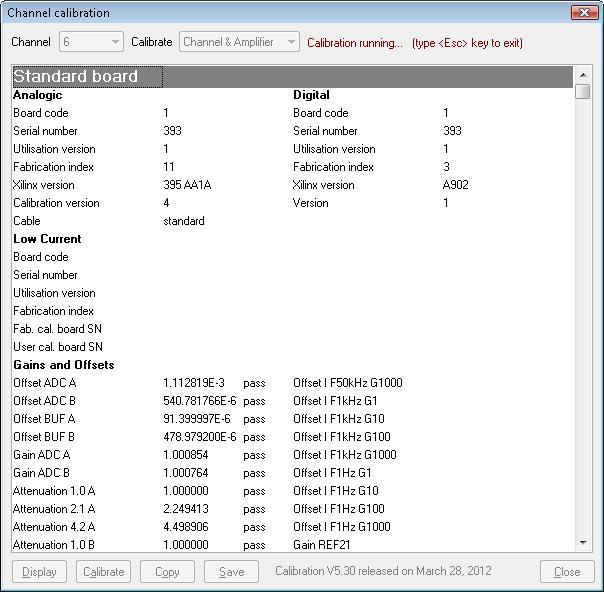

5. 校准开始。

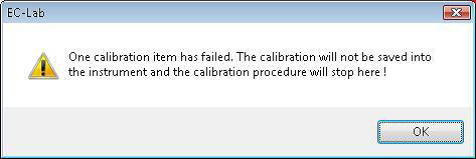

6. 校准结束后，如果校准数据中有红色数据，说明校准失败，会弹出校准失败的对话框，这说明低电流板上某些元器件可能有损坏，需要报修。此时需要点击校准对话框下方的save，并将校准数据发给我们。

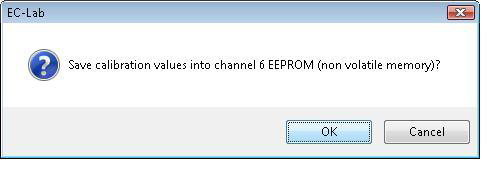

7. 校准结束后，如果校准数据都为绿色，说明校准通过，会弹出保存校准数据的对话框，点击OK即可。至此，通道板的自校准完成。

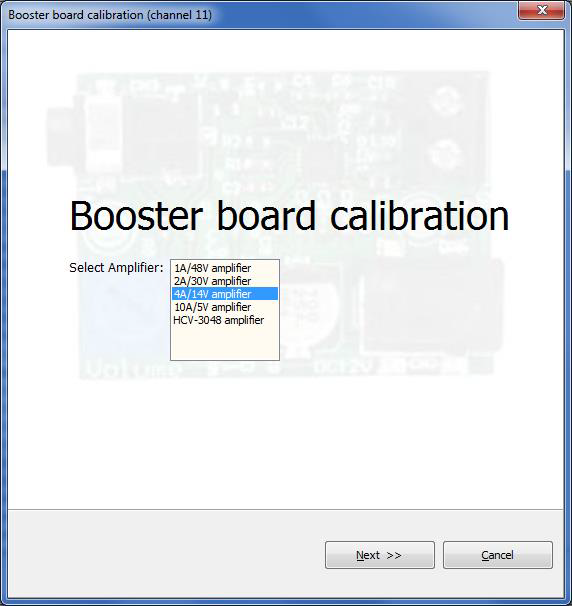

8. 如果选择了Amplifier，那还需要进行下面的步骤。选择Amplifier的类型。

9. Booster板和HCV-3048校准接线方式不同，根据对话框提示，一步一步连接相应的接线即可。

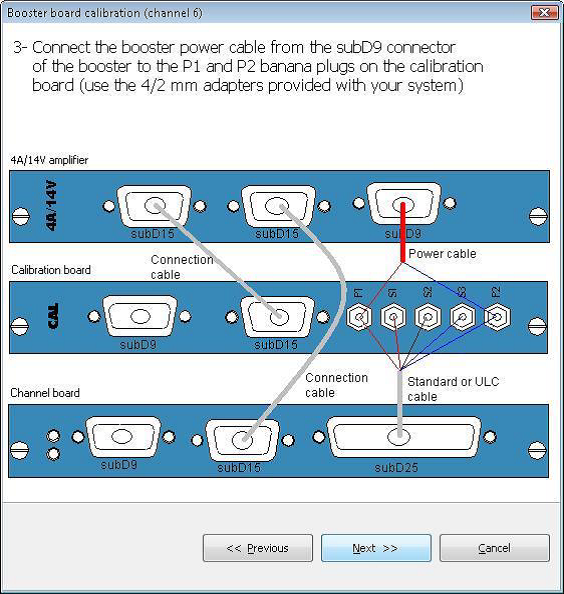

10. Booster板连线方法如下图。

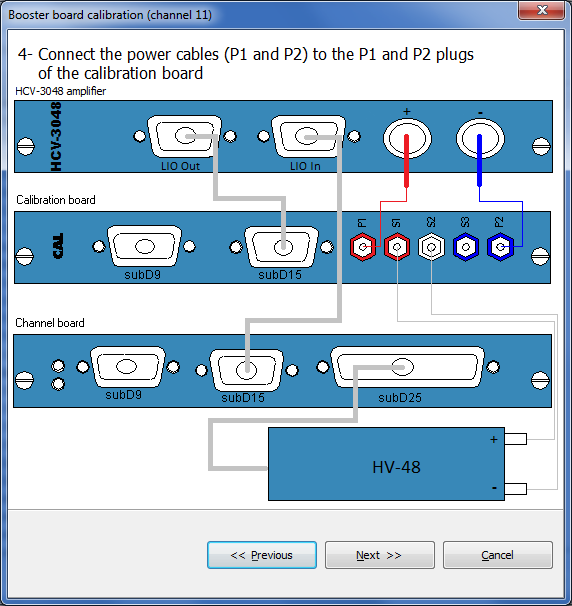

11. HCV-3048接线方式如下图。但是HCV-3048仪器不建议客户做校准，因为HCV-3048仪器在出厂前已经使用更高精度的设备进行校准，其电压测试和控制、电流测试和控制都通过一个特定的通道板进行过校准。如果客户使用普通的校准板，其精度会损失。建议客户需要对仪器进行校准时，将仪器寄到原厂进行校准。

12. 校准结束后，依然会弹出校准结果的对话框。同样的，如果校准数据中有红色数据，说明校准失败，会弹出校准失败的对话框，这说明Booster板上某些元器件可能有损坏，需要报修。此时需要点击校准对话框下方的save，并将校准数据发给我们。如果校准数据都为绿色，说明校准通过，会弹出保存校准数据的对话框，点击OK即可。至此，Booster板的自校准完成。
