——BioLogic电化学小贴士（3）

BioLogic电化学工作站EC-Lab软件中包含自校准功能。仪器使用过程中，为保证其精度，一般建议客户在夏冬两季分别对仪器进行两次自校准。当需要初步检测通道板状态时，也需要对通道板进行自校准。

BioLogic电化学工作站主要分为VMP3系列（包含SP-50、SP-150、VSP、VMP3等）和VMP-300系列（包含SP-200、SP-240、SP-300、VSP-300、VMP-300等）。两种系列的自校准方法不同，本文主要介绍VMP3系列电化学工作站的自校准方法。

注：校准之前，将通道板的所有测试线都拆下来！

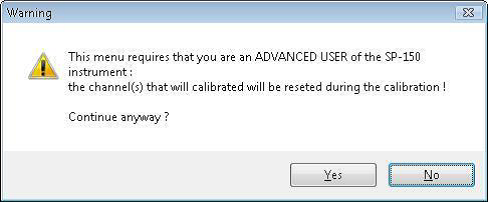

1.    EC-Lab软件中，Tools→channels calibration，出现下面的对话框，选Yes。

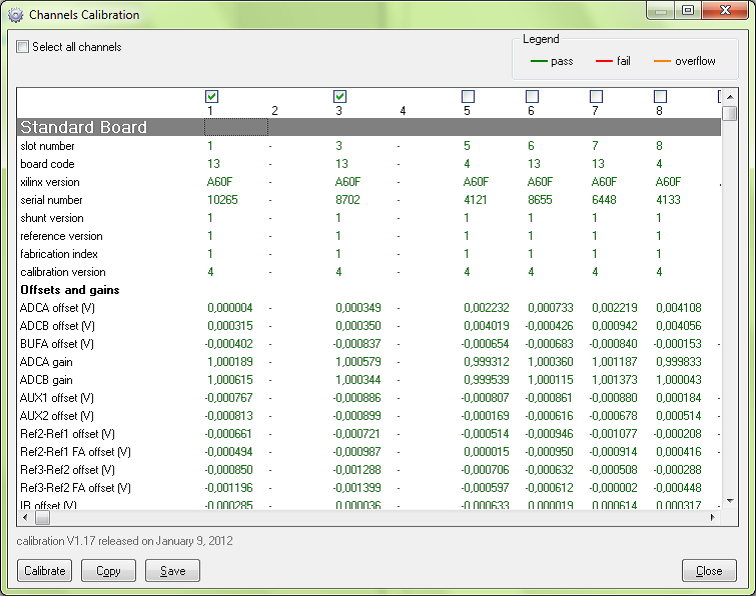

2.    在校准窗口中选择需要校准的通道，如下图，然后点击calibration。

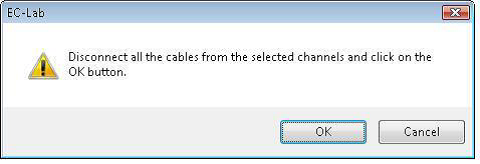

3.    出现下面的对话框，点击Ok。

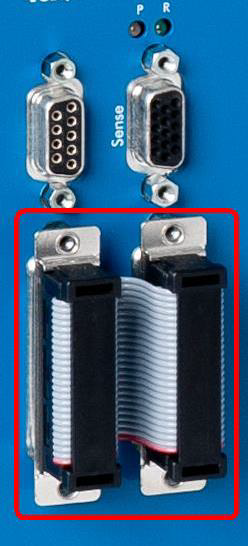

注意：拆下通道板的所有连接线，包含下图这种DB25-DB25连接线。

4.    校准结束后，如果校准数据中有红色数据，说明校准失败，会弹出校准失败的对话框，这说明通道板上某些元器件可能有损坏，需要报修。此时需要点击校准对话框下方的save，并将校准数据发给我们。

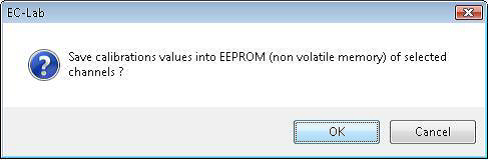

5.    校准结束后，如果校准数据都为绿色，说明校准通过，会弹出保存校准数据的对话框，点击OK即可，如下图。至此，通道板的自校准完成。

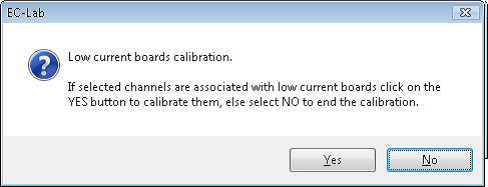

6.    如果有低电流板与通道板相连，那么还需要继续校准低电流板。下图选Yes。

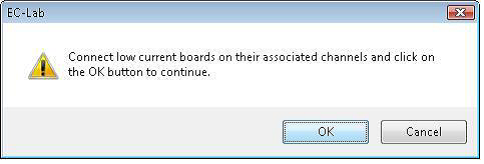

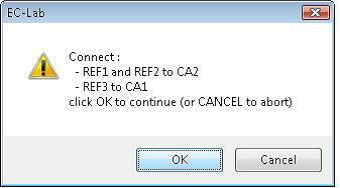

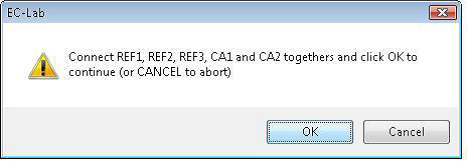

7.    出现下面的对话框，按照要求一步一步的连接相应的接线。

8.    校准结束后，依然会弹出校准结果的对话框。同样的，如果校准数据中有红色数据，说明校准失败，会弹出校准失败的对话框，这说明低电流板上某些元器件可能有损坏，需要报修。此时需要点击校准对话框下方的save，并将校准数据发给我们。如果校准数据都为绿色，说明校准通过，会弹出保存校准数据的对话框，点击OK即可。至此，低电流板的自校准完成。
