允许用户测量高达50V的模组（如果LB-2000连接在多通道电化学工作站的主通道上）。

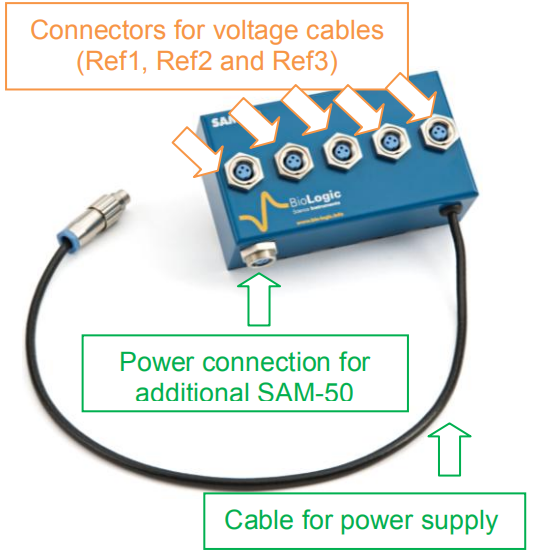

Fig.1:SAM-50介绍。橘色：电位测量连接方式；绿色：电源连接方式。
此附件兼容电化学工作站VMP3及MPG-2系列仪器。每个SAM-50最多可连接5个标准通道（有或无EIS功能均可）。
每个连接至SAM-50的通道均可测量两个模组元件的电位（ΔE1=Ref1-Ref2，ΔE2=Ref2-Ref3）（ΔE1为元件1电位，ΔE2为元件2电位）。所以，16通道的多通道电化学工作站（1个主通道，15个从通道）连接3个SAM-50，即可测量30个元件组成的模组。
1. 如何连接至STACK模组
安装及连接方式步骤：

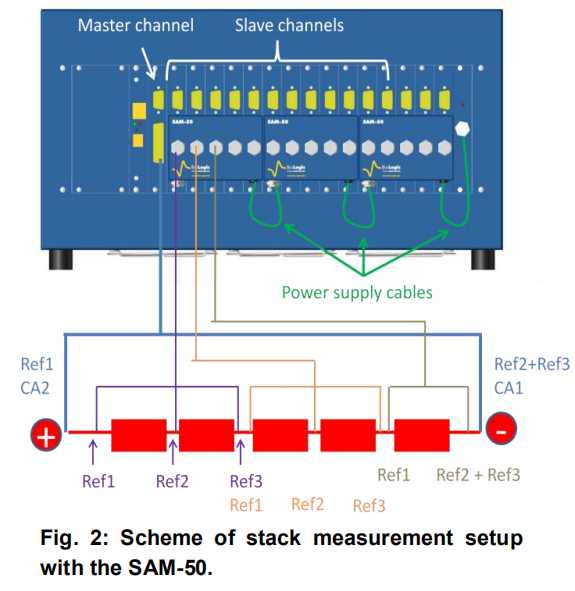

1.1 SAM-50需要插在多通道电化学工作站的前面板（Fig2）。
1.2 SAM-50需要被供电。电源供应插口位于VMP3的最后一个插口。如果某些仪器无电源供应插口（MPG2即无电源供应插口），用户可使用外部电源适配器提供电源。电源适配器（货号P/N:092-16/1）需要另外购买。
即便用户需要多个SAM-50，亦仅需要一个电源适配器，因为SAM-50电源线可以支持并联。如Fig2图中绿线所示。
电源供应的规格见Tab.1。
1.3 连接主通道（带booster）至STACK模组的正极及负极。
1.4 连接SAM-50的Ref1，Ref2及Ref3至模组的各个元件。（Fig.2）
1. 实验例程
1.1 软件设置
以12个串联的Ni-Cd电池模组为例。模组总电压约15V。

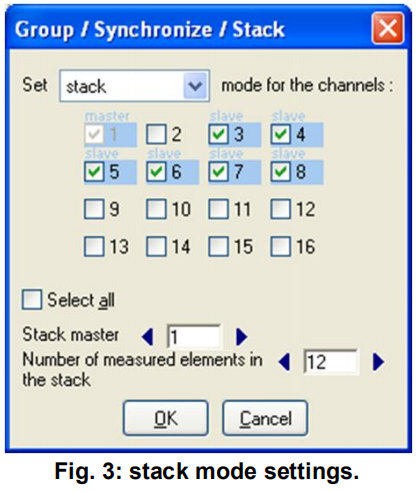

l 在“Group/synchronize/Stack”（Fig.3）窗口，按下图设置:
l 通道1为主通道（亦可调节Stack master修改其他通道作为主通道），另外选择其他6个通道作为从通道，即可测量12个元件串联的模组。
需要注意的是，如果模组元件总数为奇数（最后一个通道的ΔE2将不测量）：
-连接最后一个通道的Ref2至Ref3
-在“Number of measured elements in the stack”中调节元件数

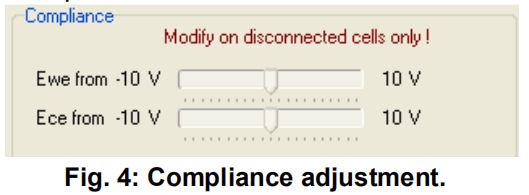

l 因为整个模组的电压高于10V，还需要调节主通道的槽压。调节槽压可在“Advanced Settings”中找到“Compliance”，并选择所需槽压（Fig.4）。最高可调节为20V。
|
请注意仪器的最高控制电位： 如果主通道连接至控制电位量程为[-10:+10]V的booster，如2,5,10或20A的booster，这时可以在“Advanced Settings”中调节控制电位量程（如Fig.4）。整个模组的控制电位量程可调节至[0;20]V。 如果主通道连接至其他控制电位量程的booster，如80A/[-3;+3]V或100A/[0.6;5]Vbooster，或LB-2000[0;50]V，这是整个模组的最大可支持电压取决于booster自身的电位量程。所以，如果主通道连接至LB-2000，那么控制电位量程即为[0;50]V。如果连接至80A booster，控制电位量程则为[-3;3]V。 |
l 在STACK模式中，EC-LAB中所有测试方法均可支持，编程测试亦支持。
1.1 直流测量

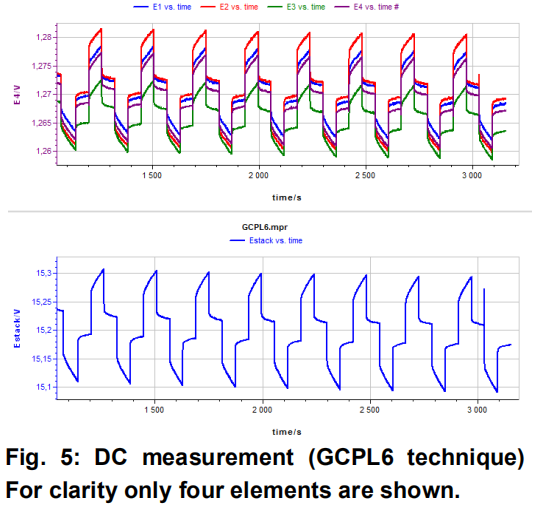

关于直流测量，下图Fig.5为GCPL6测试方法的结果。各元件的电位曲线显示于上面曲线，整个模组的电位曲线显示于下面曲线。
1.1 交流测量

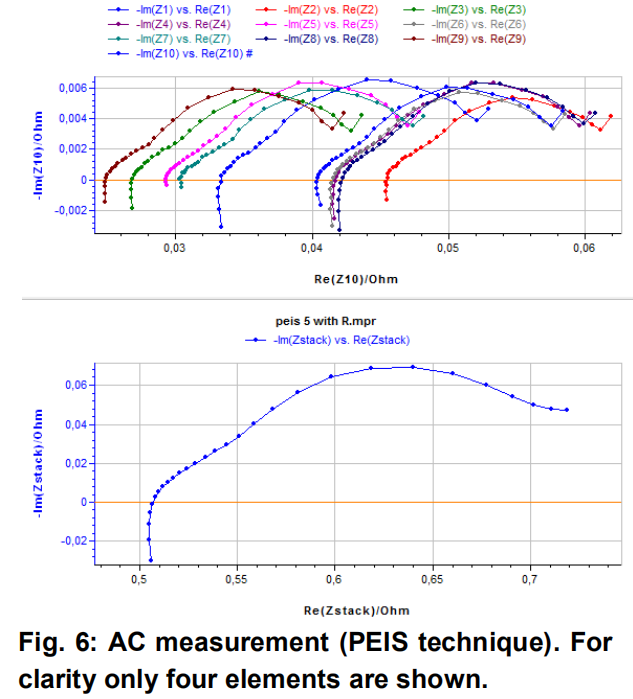

如PEIS实验，显示方式与直流测量类似。各元件的交流阻抗谱图显示于上面曲线，整个模组的交流阻抗谱图显示于下面曲线（Fig.6）。
请注意，如果仅主通道含有EIS交流阻抗功能模块，即可在各元件上进行EIS交流阻抗测量。
1. 技术信息
|
Table1：技术规格 |
|
|
电解池控制 |
|
|
输入电位 |
0-50V |
|
输出电位 |
±10V |
|
共模抑制 |
70db |
|
精度 |
0.3%FSR |
|
带宽 |
220kHz |
|
扫描速率 |
2V/μs |
|
上升/下降时间 |
1μs |
|
输入阻抗 |
400kΩ |
|
测试线缆长度 |
80cm |
|
电源供应 |
|
|
电源线缆长度 |
40cm |
|
电压 |
±15V |
|
电流 |
50mA |
|
连接器类型 红色：+15V 黑色：0V 蓝色：-15V |
|
