软包电池夹具
  • 发布时间 : 2020-03-13 08:17:56
  • 浏览量:440

为了完善我们电池夹具种类,我们现在推出特殊为软包电池测试而设计的夹具。软包电池夹具推出两种型号,分别为最大电流25A及最大电流50A两种规格。

25A电流规格的电池夹具型号为PBH-125,具有两个2mm接口供电位测量/控制使用,两个4mm接口进行电流控制。


PBH-125图片


50A电流规格的电池夹具型号为PBH-150,具有两个4mm接口供电位测量/控制使用,两个6mm圆孔环进行电流控制。额外购买094-110/CNT连接套件即可兼容HCV-3048,CC4-60A,CC8,FlexP 0160/0060

PBH-150图片



连接方式与其他电池夹具保持一致(如BH1-i:

红色连接线:电流施加正极

黄色连接线:电位测量正极

蓝色连接线:电流施加负极

白色连接线:电位测量负极



具体技术参数如下:

型号

PBH-125

PBH-150

最大引线分离/cm

110

最大电流/A

25

50

接口直径

4mm(电流)

2mm(电位)

6mm(电流)

4mm(电位)

最大工作温度/

-30 ~ 80

-30 ~ 100

尺寸(H×W×D)/mm

40×50×210

总量/kg

0.2

货号

092-P25/1

092-P50/1


利用导轨测量夹具中心

6mm接口为圆孔环.如需更方便地连接CC4-60A,CC8,FlexP0160/0060,请额外购买094-110/CNT连接套件

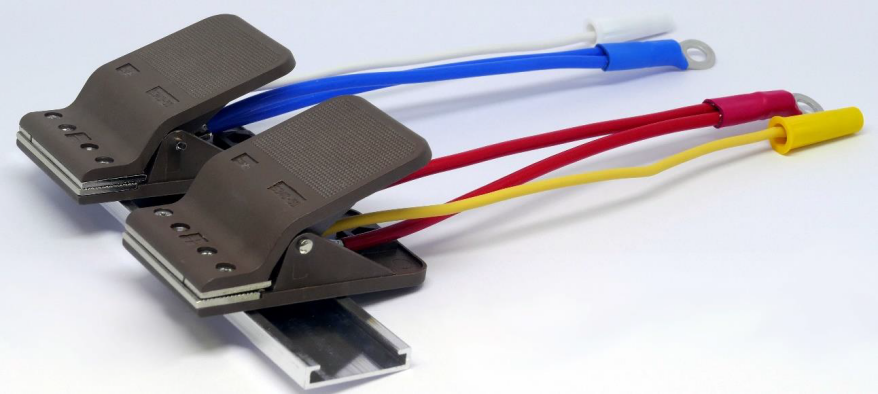

两个夹具安装于导轨上测量
